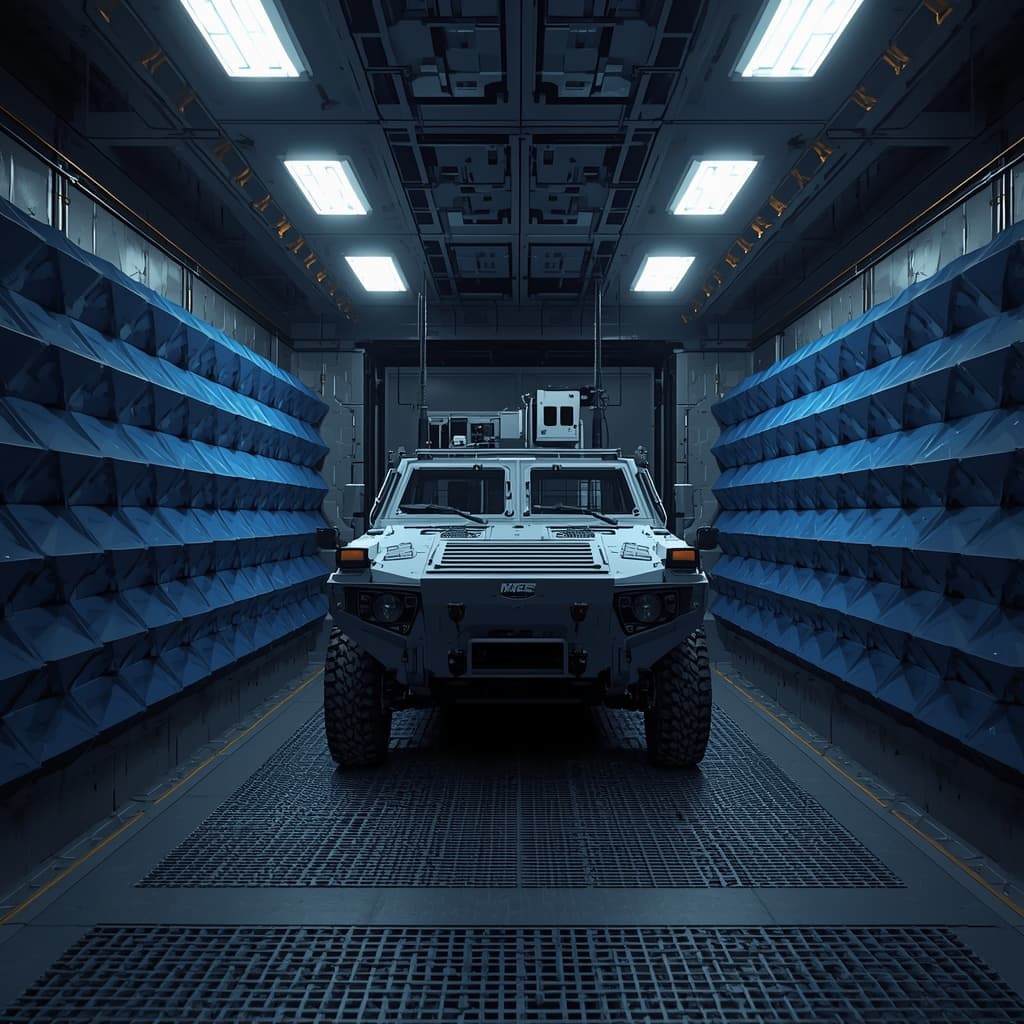

Askeri EMC Testleri
MIL-STD-461 standardına göre askeri cihazlar ve sistemler için elektromanyetik uyumluluk testleri. Askeri cihazların kabulü için zorunlu testler.
Elektromanyetik Uyumluluk (EMC/EMI)
Bir cihazın, teçhizat veya sistem ünitesinin kendi elektromanyetik ortamında, bu ortama tolerans dışı elektromanyetik bozulmaya yol açmadan ve belirli bir seviyedeki elektromanyetik bozulmalardan etkilenmeden çalışabilme yeteneği olarak tanımlanmaktadır.
Kritik: EMC/EMI askeri cihazlar için sağlanması gereken en önemli özelliklerden biri olup, EMC/EMI testlerini geçemeyen bir askeri cihazın kabulü tamamlanamamaktadır.
MIL-STD-461 Standardı
Cihaz ve alt sistem seviyesinde askeri elektromanyetik uyumluluk testleri için temel standarttır.
Tüm Platformlar
Hava, deniz ve kara platformları dahil tüm askeri uygulamalar için geçerli tek standart.
Standart Geliştirme Süreci
İlk EMC/EMI çalışmaları başladı
MIL-STD-461, 462 ve 463 yayınlandı
MIL-STD-462, MIL-STD-461 ile birleştirildi
MIL-STD-461 temel standart olarak kullanılmaya devam ediyor
Dört Ana Test Grubu
MIL-STD-461'de elektromanyetik testler dört gruba ayrılmıştır
Işıma Yoluyla Alınganlık
Radiated Susceptibility - Dış ortamdan gelen elektromanyetik işaretlere karşı direnç
Işıma Yoluyla Yayınım
Radiated Emission - Cihazın dış ortama yaptığı elektromanyetik yayınım
İletkenlik Yoluyla Yayınım
Conducted Emission - Kablolar üzerinden yapılan elektromanyetik yayınım
İletkenlik Yoluyla Alınganlık
Conducted Susceptibility - Kablolar üzerinden gelen işaretlere karşı direnç
İletkenlik Yoluyla Yayınım Testleri
Cihazın güç ve işaret kabloları üzerinden dış ortama yaptığı yayınım testleri
Güç Hatları, 30 Hz - 10 kHz
Güç Hatları, 10 kHz - 10 MHz
Anten Terminali, 10 kHz - 40 GHz
İletkenlik Yoluyla Alınganlık Testleri
Güç ve işaret kabloları üzerinden gelen istenmeyen işaretlere karşı direnç testleri
Güç Hatları, 30 Hz - 150 kHz
Anten Girişi, İntermodülasyon, 15 kHz - 10 GHz
Anten Girişi, İstenmeyen İşaretlerin Bastırılması, 30 Hz - 20 GHz
Anten Girişi, Çapraz Modülasyon, 30 Hz - 20 GHz
Geçişler, Güç Hatları
Yapı Akımı, 60 Hz - 100 kHz

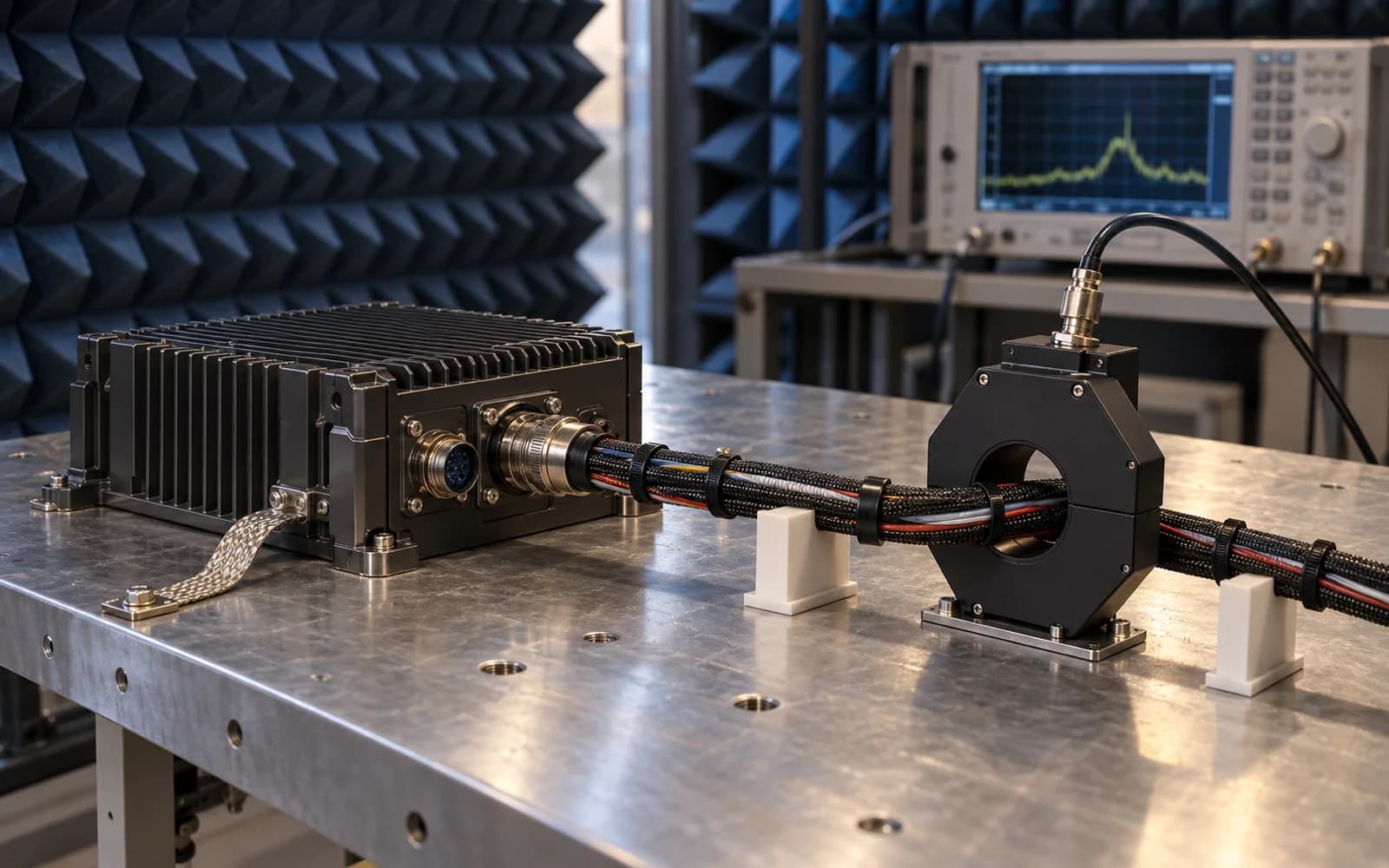

Kablo Enjeksiyonu, 10 kHz - 200 MHz
Kablo Enjeksiyonu, Darbe
Bastırılmış Sinüsoid Geçişler, 10 kHz - 100 MHz
Işıma Yoluyla Yayınım Testleri
Cihazın dış ortama ışıma yoluyla yaptığı elektromanyetik yayınım testleri
Manyetik Alan, 30 Hz - 100 kHz
Elektrik Alanı, 10 kHz - 18 GHz
Anten Harmonik Çıkışları, 10 kHz - 40 GHz
Işıma Yoluyla Alınganlık Testleri
Dış ortamdan ışıma yoluyla gelen istenmeyen işaretlere karşı direnç testleri
Manyetik Alan, 30 Hz - 100 kHz
Elektrik Alanı, 2 MHz - 40 GHz
Geçici Elektromanyetik Alan
Test Başarı Kriterleri
Yayınım Testleri (CE/RE)
Cihazın yaptığı yayınımın her frekansta standartta verilen sınır değerin altında kalması gerekmektedir.
Alınganlık Testleri (CS/RS)
Her frekansta, standartta belirtilen sınır değerde verilen elektromanyetik işaretin cihazın çalışmasında bozulmaya neden olmaması gerekmektedir.
